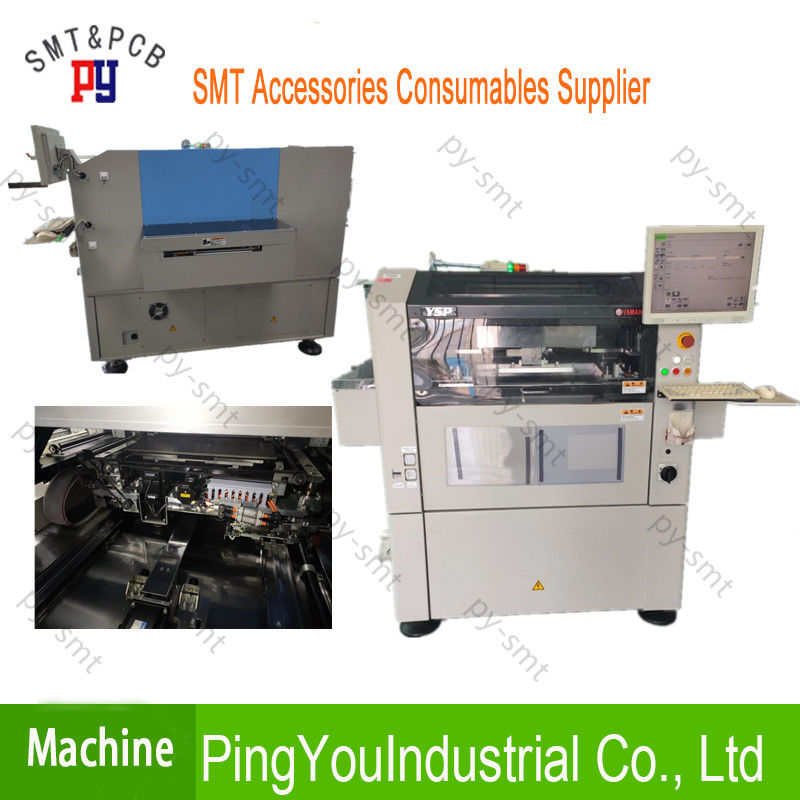

스테인리스 SMT 회의 장비 YAMAHA YSP 땜납 풀 스크린 인쇄 기계

사용되는 결점이 없는 정밀도 만기가 된 진짜를 가진 YAMAHA YSP 땜납 풀 스크린 인쇄 기계

YAMAHA YSP PCB 스크린 인쇄 기계 KHT-000

사용되는 결점이 없는 정밀도 만기가 된 진짜를 가진 YAMAHA YSP 땜납 풀 스크린 인쇄 기계

YAMAHA 자동적으로 45 그리고 65도 사이 스퀴지 각을 (1개도 간격에) 조정하는 YAMAHA의 본래 3S 머리 때문에 결점이 없는 정밀도를 가진 고속 스크린 인쇄 기계 기계.

높은 Speen 높 정밀도

보편적인 상한 인쇄 기계

11 SEC/cycle* 선 재치

고속 인쇄 기능

3σ: +/- 0.005mm

포지셔닝의 반복성

PSC 체계

(PSC: 인쇄 안정성 통제)

3S 머리

(3S: 그네 단 하나 스퀴지)

인쇄 공격 각 가변

적용 가능한 L600mm pringint 지역

YAMAHA는 체계 적용 가능한 차선 이중으로 합니다

고속 인쇄 기능 9,5 SEC/주기

인쇄 정확도를 적시십시오: ±25 μm (6σ)

포지셔닝 반복성 정확도: ±12,5 μm (6σ)

L 750 x W까지 스텐슬 750 mm

인쇄 머리 정보:

- 3S 머리 (3S = 그네 단 하나 Squeezee)

- 스퀴지 속도: 2 200 mm/sec

- 힘을 누르는 스퀴지: 5에서 200 N +/- 2N (피드백 제어)

- 스퀴지 변하기 쉬운 인쇄 공격 각: 45에서 65 도

- 스퀴지 잎 물자: 금속 또는 우레탄

선택권:

- 제 2 인쇄 검사 사진기

- PCB 진공 체계

- UPS 체계

- PSC 체계 (PSC: 인쇄 안정성 통제)

- 온도 조종 단위

- 땜납 풀 목록 양 측정

- 소프트웨어: YAMAHA 공장 공구

기계 크기:

- 정상적인 컨베이어로: L 1.640 mm x W 1.640 mm x H 1.400 mm

- 출구 연장 컨베이어로: L 1.973 mm x W 1.640 mm x H 1.400 mm

기계는 무게를 답니다: 1.500 kg

YSP (모형: KHT-000)

적용 가능한 PCB L510xW460mm에 L50xW50mm

L610mm 더 긴 PCB를 수송하는 L600mm 더 긴 지역 인쇄를 위해 적용 가능한

(그네 단 하나 스퀴지의 이름을 따서 명명되는) 인쇄 머리 3S 머리

적재 스퀴지를 위해, 금속 또는 우레탄 스퀴지에서 선택하게 가능한

인쇄 정확도 인쇄 정확도 (3σ) +/- 0.025mm

반복된 줄맞춤 (3σ)를 위한 정확도: +/- 0.005mm

주기 시간 11.0 SEC (우리의 최적 조건 하에서 정상적인 인쇄를 위해)

적용 가능한 스텐슬 크기 L750x W750 mm L736x W736 mm L750x W650 mm L650x W550 mm L600x W550 mm*1 L550x W650 mm*1

최대 PCB 크기 L510xW460 mm L510x W460 mm L510x W350 mm L330x W250 mm L330x W250 mm L330x W250 mm

전력 공급 3 단계 AC 200/208/220/240/380/400/416 V +/- 10%

항공 보급 근원 0.45MPa

외부 차원 L1,640mmxW1,640mmxH1,400mm (투상을 포함하지 않기 위하여)

대강 1,600kg의 무게를 다십시오

이 크기 스텐슬은 청소 분사구의 담합 접합기 그리고 보충의 추가를 필요로 합니다.

명세와 외관은 사전 통지 없이 변화하기 위하여 지배를 받습니다.

KM1-M7163-20X A010E1-37W 벨브
KM1-M7163-21X A010E1-54W 벨브
KM1-M7163-30X A010E1-44W 벨브
KGA-M7111-H0X A041E1-48W 88X 벨브
KM5-M7174-11X AME05-E2-PSL-13W 벨브
KV7-M7111-B0X A041E1-11-48W 벨브
KM1-M7162-20X A010E1-35W 벨브
KV8-M7162-20X A010E1-55W 벨브
KV8-M7162-10X A040-4E1-56W 벨브
KV8-M71YA-00X A010E1-56W (48W) 벨브
KM1-M7162-11X A040-4E1-54W 벨브
KU0-M3410-41X A010E1-32W 벨브
KGA-M37P1-00X G010HE1-5W 벨브
KV5-M7121-L0X A040-4E1-50W
KV5-M7121-R0X A040-4E1-50W
KH2-M7101-00X A040-4E1-3W YTF 머리
KGA-M7111-G0X A010E1-59W 벨브 한번 불기 벨브
KV8-M7535-01X 벨브
KGB-M7163-A0X 37W+44W+13W 벨브
KV8-M7163-A0X 37W+44W+13W 벨브
KGA-M7111-A0X KGA-M7111-A03 이젝터
KV7-M7110-00X/KV7-M7110-10X (L/R 벨브 ASSY)
KGA-M7110-00X/KGA-M7110-10X (L/R 벨브 ASSY)
KGA-M7111-G0X A010E1-59W YV88X의 YV88XG 벨브
KGA-M7111-H0X A041E1-48W YV88X의 YV88XG 벨브
KM0-M7182-BOX AME07-E2-PSL-12W YV88X의 YV88XG 벨브
KM5-M7174-11X AME05-E2-PSL-10W 이젝터
KM1-M7163-20X A010E1-37With54With37W 벨브
KM1-M7163-30X A010E1-44W 44W 벨브
KM5-M7174-11X AME05-E2-PSL-13W 벨브
A040-4E1-56W 벨브 (U/D)/KV8-M7162-11X를 위해
A040-4E1-54W 벨브 (U/D)/KM1-M7162-10X를 위해
A010E1-35With55W 벨브 KM1-M7162-20X/KV8-M7162-20X
AME05-E2-34W EJECTER 21W
KHY-M7152-00 EJECTER
KHY-M7152-01 EJECTER
KHY-M7153-00 벨브
KHY-M7153-01 KOGANEI JA10AA-21W 벨브 0.2-0.5MpaYS24
KHY-M7153-00 KOGANEI JA10AA-21W 벨브 0.2-0.5MpaYS24
KHY-M7154-01X/KHY-M7154-00/KHY-M7154-01 YS12 벨브 조금
5322 360 10207 A010E1-37W KM1-M7163-20X 벨브
KV6-M7171-10X 벨브 ASSY
KGS-M7171-A0X 이젝터 AME05-E2-PSL-32W YG100
KM0-M7182-B0X 이젝터
9498 396 01089 이젝터 AME05-E2-PSL-32W YG100
KGS-M7171-AOX 이젝터
KGK-M9267-01X YG100 가이드
KKD-M7151-00 벨브
KHY-M7155-01 여과기 모자
KHY-M7155-00X 여과기 모자
KHY-M7152-00 벨브 KOGANEI AME05-E2-34W 진공 이젝터
KHY-M7154-00 조금 1
KHY-M7154-01 조금 1
KHY-M7155-00 여과기 모자 1
9965 000 03808 55W 벨브
KGB-M7163-AOX KGB-M7163-BOX EJETOR YV100XG
KHY-M7151-00 KHY-M7151-01 이젝터
KHY-M7151-011 이젝터, 수지 YG12
KJJ-M717B-002 JA10AA-22W 벨브
KHY-M7156-00 조금 모자 YS
KHY-M7153-003 JA10AA-21W 벨브
KHY-M7154-00 조금
KHY-M7156-00 조금 모자
KHW-M9129-00 벨트 1의 컨베이어
KV8-M8883-A0X
KKE-M9127-00 벨트 1의 컨베이어
KKE-M919R-00 벨트, 컨베이어
KKE-M917H-00 벨트, 컨베이어 1250MM
KKE-M917H-50 벨트, 컨베이어 1540MM
YS12 벨브 조금 KHY-M7154-01X
5322 360 10208의 황옥 위/아래 벨브
5322 281 20198 벨브 A040-4E1
KHY-M7156-00 KHY-M7156-01 조금 모자 YG12
KGS-M37P1-00X YAMAHA YG88R 벨브, 갱구 한번 불기
9498 396 01199 벨브, 갱구 한번 불기
KGR-M7111-F0X 이젝터 YG88 진공 이젝터
KV7-M7111-B0X 48W 진공 이젝터
KM5-M7174-G0 여과기 모자
5322 462 11024 여과기 모자, 플라스틱
KGB-M7163-00X 이젝터
KGB-M7163-00X YAMAHA 이젝터
KM8-M7163-02X YAMAHA YV100X 마이크로 이젝터 단위
KV8-M7163-01X 이젝터 단위 YV100X
9498 396 02932 MC-1 벨브 KOGANEI JA10AA-22W
KJJ-M717B-00X MC-1 벨브 KOGANEI JA10AA-22W
KV8-M7162-00X 솔레노이드 벨브 YV100XG
KM5-M7174-C1X 이젝터 기초
KGT-M7163-00X KV8-M7163-A0X 37W+44W+13W 벨브
KM5-M7174-00X 진공 이젝터
5322 360 10327 Assembleon 벨브
5322 360 10469 Assembleon 벨브
KGA-M37P1-00X Assembleon 벨브
K87-M2140-00X
