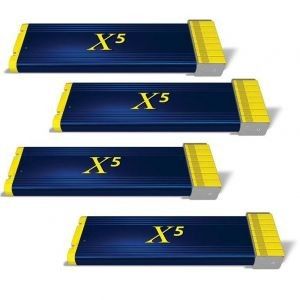

지적인 열 프로 파일러 SMT 회의 장비 KIC X5 똑똑한 윤곽을 그리는 7-12 채널

SMT 썰물 오븐 기계를 위한 지적인 열 프로 파일러 KIC 프로 파일러 X5 똑똑한 윤곽을 그리는 7-12 채널

2 년 보장을 가진 튼튼하고 조밀한 기계설비

이 새로운 개량된 열 프로 파일러 기계설비는 가장 거칠고 가장 거친 매일 취급을 저항하기 위하여 디자인됩니다. 더하여, 전자 회로는 전압 스파이크의 상급 수준을 관대히 다루기 위하여 바꾸어졌습니다
몇몇 오븐에서 때때로 일어나고 땜납 기계를 물결치십시오. KIC는 그것의 입이 이 튼튼한 프로 파일러지에 표준 2 년 보장을 제안해서 인 그것의 돈을 두고 있습니다.

X ⁵ ™ 열 프로 파일러는 7개, 9개, 그리고 표준 유형 K 열전대 연결관을 사용하여 12의 수로 버전에서 유효합니다. 작은 단위에 있는 자료를 더 취득하는 것은 처음만입니다. X ⁵ ' s 기업 주요한 성과는 잘 정보 수집 정확하게 일어나고 있는 무슨이 공장에 있는 각 열 단면도 그리고 과정으로 확인하기 위하여 제공합니다. 열 단면도 자료는 USB 연결을 통해 당신의 컴퓨터로 편리하게 옮겨집니다. X ⁵ ' s RF 버전은 무선 고주파 전송기를 통해 PC로 즉시에 있는 단면도 자료를 옮깁니다. 표준 AAA 건전지는 X ⁵를 강화하고 당신이 선호하는 경우에 당신은 재충전 전지 사용의 선택권이 있습니다. X ⁵는 또한 USB 케이블을 통해 건전지를 우회하는 컴퓨터에 연결될 때 강화되, 따라서 그들의 사용의 내구를 확장하.

자료 정보 소프트웨어

X ⁵ ' s 열 윤곽을 그리는 소프트웨어는 빨리 그리고 직관적으로 윤곽을 그리기의 업무를 통해 당신을 인도하는 현대, 그래픽 인터페이스를 이용합니다. 당신의 긴요한 단면도와 과정 자료는 전부 liquidous의 위 사면, 최고봉 온도, 시간, 등을 포함하여 더하여, 소프트웨어 측정 창 Index™ 가공 (PWI) 통계 측정됩니다. 수학상으로 PWI는 설치한 가공 창에 객관적으로 당신의 단면도를 ‘적합했습니다’ 확인합니다. PWI는 100 이하 in-spec 단면도를 나타냅니다. PWI는 당신의 과정이 가공 창 안에 중심에 있기 때문에 더 낮습니다. 그러므로, 더 낮은 것 당신의 PWI의 가공 창의 감미로운 반점에서 더 깊은 것. PWI는 또한 즉시 당신의 과정 또는 오븐이 어디에 조정될 필요가 있는지 계시합니다. 수동 예측 기능은 기준 X ⁵를 가진 와 즉시 오븐 setpoints에 있는 변화에 단면도에 있는 예상한 변화를 전망하는 것을 당신이 허용하. X ⁵ 이중 형태는 수동적인 윤곽을 그리는 기록 기능 및 활동적인 오븐 체제 및 가공 최적화 기능을 포함합니다. 항해자 Power™ 소프트웨어 특징은 당신을 위한 공정 개선 및 장비/기계 최적화를 자동화하고 X ⁵를 가진 기준을 발송합니다. 초 안에, 항해자 힘은 3개의 최적화 표준의 당신의 선택에 근거를 둔 단 하나 제일 오븐 체제를 확인할 것입니다:

가공 창의 센터

최대 컨베이어 속도

최소한도 전기 사용

X ⁵ 열 프로 파일러는 또한 도움이 단면도에 있는 변화를 시간이 지남에 따라 계시하는 소프트웨어를 도표로 만드는 SPC에 standar 옵니다. X ⁵ 하드웨어 및 소프트웨어는 프로 파일러의 당신의 장비의 생산 질, 생산력 및 문서를 개량하기 위하여 신세대를 설치합니다.

영상을 보십시오. spec 썰물 오븐에서 동일한 널에 수많은 유일한 구성요소 가공 창으로 설치하십시오.

Datalogger 모형: 자료는 뛰기 후에 USB 케이블을 통해서 컴퓨터에 다운로드됩니다.

이중 단위 모형: 자료는 뛰기 도중 즉시에 있는 컴퓨터에 보내집니다. 자료는 또한 뛰기 후에 USB 다운로드를 위해 내부에 저장됩니다.

주: 윤곽을 그리는 소프트웨어는 수동 setpoint 자료입력을 위한 필요를 삭제하는 몇몇 오븐 관제사도 직접 조화시킬지도 모릅니다. 가용성을 위한 당신의 오븐 공급자를 상담하십시오. 윤곽을 그리는 소프트웨어는 보호된 동글입니다. 공장 구경측정에 근거를 두는 정확도.

단 하나 수로 감소되는 윤곽을 그리기

PWI는 단 하나 수을 이용하여 수학과 객관적인 방법에 있는 가공 창에 단면도의 적합을 측정합니다. 이것 유효한 가공 창에 그들의 적합의 점에서 비교 및 평가 양자택일 단면도에 의해 과정 낙관에 있는 원조. 더 낮은 PWI, 능률 적이고 및 안정되어 있는 과정! (세부 사항 설명을 위해 PWI 자료표를 보십시오)

지정된 온도에 분에 있는 최대 내구시간

x ⁵ 장비 내용

프로 파일러

열 방패

소프트웨어 CD

소프트웨어 보호 동글

USB 케이블 (남성/소형 B)

AAA 건전지 (6)

가위

기지국 (수신기/전송기) *

휴대용 케이스

Thermocouples*

전자 사용자 설명서

전자 기계설비 가이드

장갑

가이드 시작

구경측정 증명서

케이블 USB 금 남성 여성 Ext
