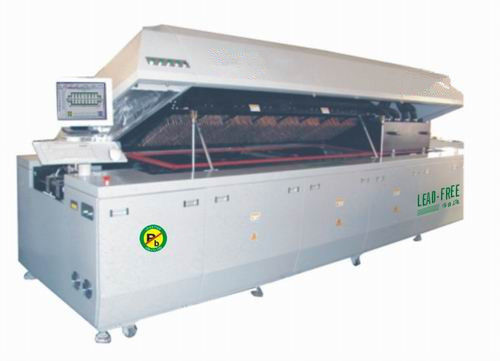

자동적인 SMT 회의 장비 10 지역 무연 질소 썰물 오븐

자동적인 10 지역 무연 질소 썰물 오븐 지도 SMT 특허 난방 기술

1. Lenovo PC, 창 7 가동 체계, 중국 영국 공용영역 스크린.

ISO9000 관리를 위해 적당한 2.All 생산 자료는 자동적으로 지원 일 것입니다.

밖으로 3.Fault 지적인 진단, 전시 경보 및 명부.

무연 용접 과정을 위해 더 적당한 4.15% 열 옮기는 효율성은 개량되었습니다.

5.Guide 가로장은 특별한 열처리, 그것을 통해 모양에에서 단단합니다 입니다.

모양없이 하고 PCB 움직이지 않게 하를 피할 수 있는 6.The 요점 거는 것은 강화됩니다.

7. 시멘스 PLC 통제, 더 튼튼한 및 안정되어 있는.

8.The 최대 에너지 절약 썰물 오븐

제품 성능:

기계는 온도 조차를 가진 수입한 가열 널의 난방 방법을 채택하고 고온 보상 efficency는, BGA CSP 성분의 판매하는을 위해 특히 적당합니다.
특허 풍차 디자인은 빈도 변환에 의해 풍속 풍속 조정될 수 있다는 것을 지킬 수 있습니다.
모든 온도대는 난방 작풍 왔다갔다 오븐의 온도를 큰 열용량에 정확한 시키는 강제적인 didependent 주기 PID 통제를 적용하고.
난방은 빠릅니다, 그것 30분 미만 가지고 갑니다 정상적인 온도에서 작동 온도에 티타늄 열을.
창조된 고품질, 뜨거운 바람을 가진 수입한 고열 고속 모터에 의하여 힘은 진동과 소음 없이 안정되어 있습니다.
오븐의 표지는 전기 지레, 안전 및 credibie에 의해 올려집니다.
사슬과 단계를 통제하는 더 적은 속도 채택하는 메시의 동상 평행한 컨베이어.
궤도는 높은 단단함 정확도 및 intensitymauto 사슬 lubrican 채우는 체계를 가진 특별한 알루미늄 합금으로 만듭니다.
힘이 꺼져있던 후에 손상 없이 PCB 널의 정상적인 산출을 지키는 UPS 파워를 끄 보호 기능.
강력한 프로그램 소프트웨어의 통제 시스템, 그것은 PCB의 온라인 온도를 수 있고 분석, 득점방해 검출하고 타자를 칠 할 수 있습니다
자료 곡선.
MODBUS 의정서는 PC에서 채택되고 PLC 커뮤니케이션은 체계 정지 없이 안정적으로 작동합니다.
자동적으로 오븐의 근무 조건을 감시하고 표시해서 오븐의 모수는 언제라도 변경될 수 있습니다.
특별한 땜납 디자인, 제일 온도 저축, 동일한 분야에 있는 낮은 전력 소비.
빨리 물 냉각을 강박하거든 조차, 속도는 빈도 변환, 만드는 온도 반동에 의해 통제될 수 있습니다
매끄러운 빛나는 납땜된 점.
질소 유량계는 당신을 질소 유출을 언제나 아는 가능하게 합니다.
빨리 산소를 추출하고 높은 순수성 질소를 쉽게 제공할 수 있는 질소로 위탁하기.
수직 질소 질소의 새를 방지하는 반대로 누출 기술.

모형 W7720 W8820

W1020
지역 구조

모수 Top7/Bottom7 Top8 /Bottom8 Top10/Bottom10의 난방 부속
난방 지역 길이 2625mm 3000mm 3750mm
냉각 지역 Top1/Bottom1의 수
모수의 수송 부속
PCB 가로장 유형 350mm 메시 벨트 유형 420mm의 최대 폭
가로장 조정 범위 50-350mm
컨베이어 방향 L→R (R→L)
고쳐지는 가로장 정면 가로장의 기정 유형 (선택권: 고쳐지는 후방 가로장)
컨베이어 속도 메시 880±20mm, Chain900±20mm
컨베이어 유형 Chaim+Mesh
컨베이어 속도 200-2000mm/Min
모수의 제어 부분
전원 3 단계 5 Wores (380V 50/60Hz)
정상적인 힘 33Kw 38Kw 46Kw
힘 Approx.8Kw Approx.9.5Kw Approx.11Kw 시작
열 위로 시간 20MIN
임시 직원 범위 방 성미 ature-350℃
온도 조종 가득 차있는 컴퓨터 (계기) PID 폐쇄형 루프 제어, SSR 드라이브
온도 조종 LCD PC+PLC
온도 조종 Accurcy ±1℃
온도 배부 과실 PCB ±1-2℃
냉각 방법 기준: 강제 통풍 유형 (선택권: 물 냉각장치)
널에 의하여 떨어뜨려지는 경보 탑 빛: 노란 데우기; 녹색 정상; 빨갛 이상한
이상한 경보 AbnormalTemperature (여분 높고/여분 낮은 임시 직원)
몸 모수
대략 무게 Approx.1400Kg Approx.1600Kg Approx.2000Kg
차원 (mm) L×W×H LL4650×W1200×H1450 LL5000×W1200×H1450 L5700×W1200×H1450
배출 양 10M3/min 2Exhausts ¢180MM
